5.2建筑立面图的设计要求

5.2.1基本要求

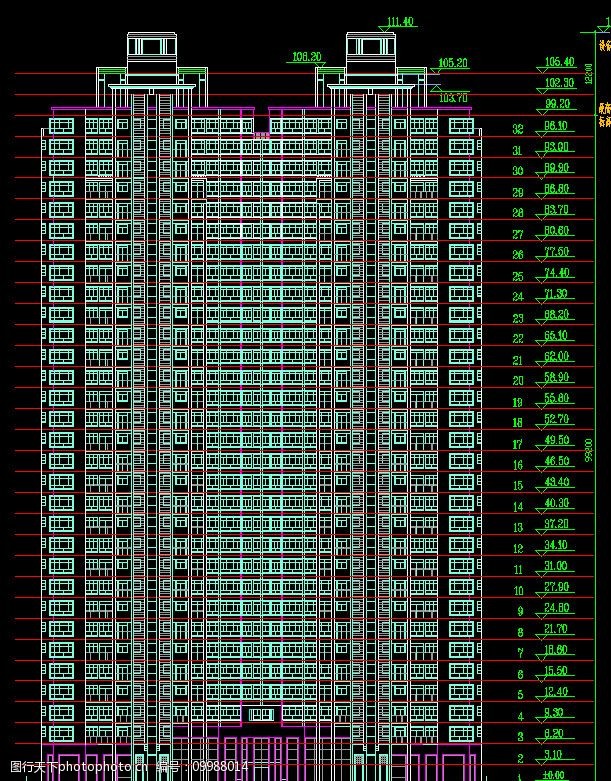

（1）定位轴线。

建筑立面图中简述建筑立面图的基本内容，通常只标出图两端的定位轴线及编号，并留意与平面图中的编号一致。

（2）图线。

①立面图的外观轮廓用粗虚线表示。

②室外地坪线用1.4倍的加粗虚线（线宽为粗虚线的1.4倍左右）表示。

③门窗石台、檐口、阳台、雨篷、台阶等用中虚线表示。

④其余的，如墙壁分隔线、门窗条纹、雨水管以及引出线等均用细虚线表示。

（3）规格注法与高程。

建筑立面图中，通常仅标明必要的横向宽度和高程，该高程指相对标高，即相对于首层室外主要地面（高程值为零）的高程。

对于楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度规格及高程，在立面图、剖面图及其详图中应注写完成面高程及高度方向的宽度。

横向宽度的规格界线位置应与所注高程的位置一致，宽度数值就是高程之差，但二者的单位不同，规格标明中规格数值的单位为毫米简述建筑立面图的基本内容，而高程的单位为米。

（4）在平面图上表示不出的窗编号，应在立面图上标注。平、剖面图无法表示进去的屋面、檐口、女儿墙、窗台等高程或高度，应在立面图上分别标明。

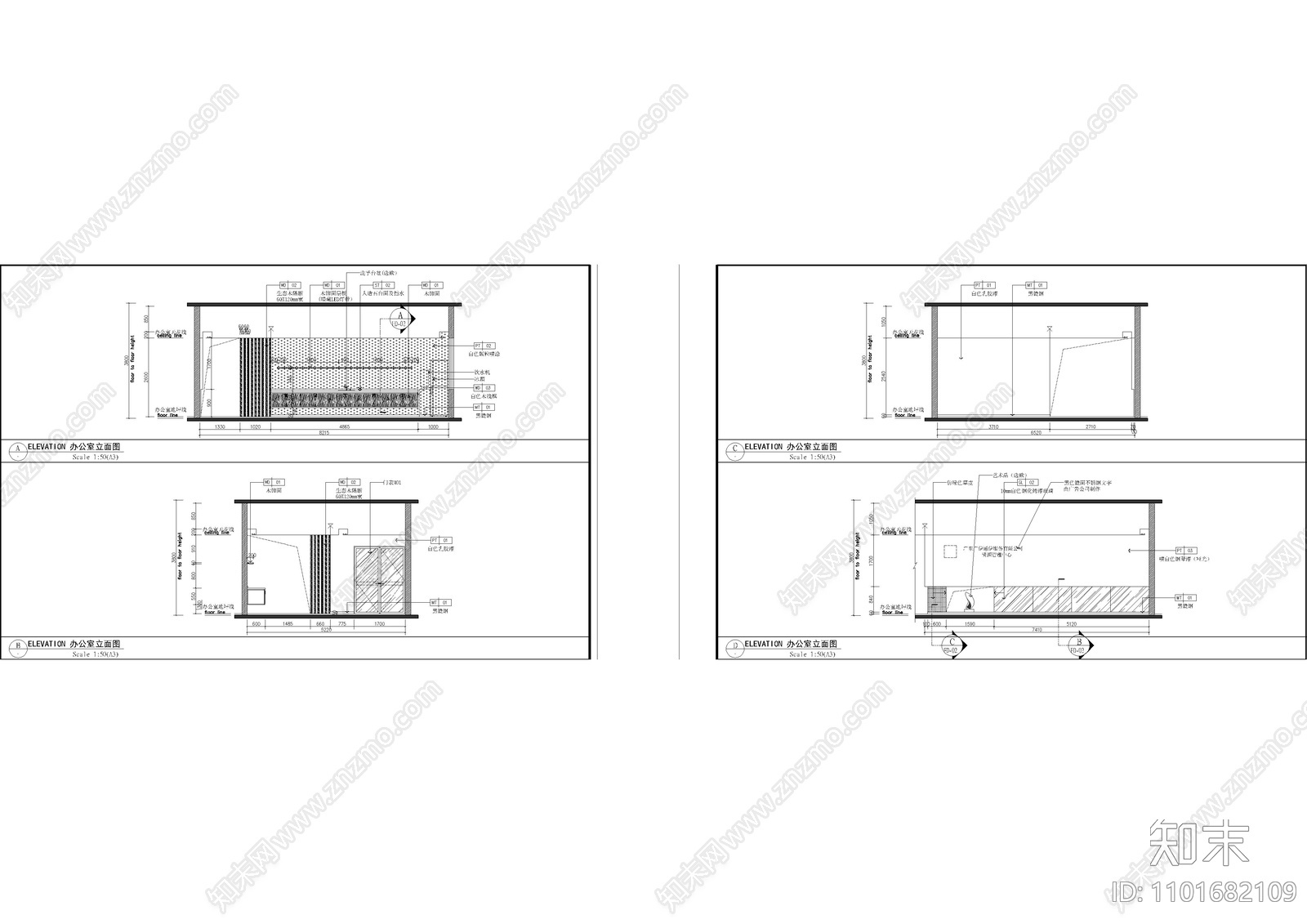

（5）各部份构造、装饰节点详图索引，做工名称或符号。

（6）墙壁家装做法。

外墙壁按照设计要求可采用不同的材料及做法，在图面上，墙壁表面分格线应表示清楚，各部位面材及色调应采用带有指引线的文字进行说明。

5.2.2深度规定

（1）两端轴线编号，立面转折较复杂时可用展开立面表示，但应确切标明拐角处的轴线编号。

（2）立面外轮廓及主要结构和建筑构造部件的位置，如外墙顶、檐口、柱、变形缝、室外走道和平行爬梯、室外冰箱机隔板、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装潢钢梁、线脚和刷墙分格线等。

（3）建筑的总高度、楼层位置辅助线、楼层数和高程及关键控制高程的标明，如外墙或拱顶高程等；墙壁的留洞应注规格与高程或高度规格（宽×高×深及定位关系规格）。

（4）平、剖面无法表示进去的屋面、檐口、女儿墙、窗台以及其他装潢钢梁、线脚等的高程或规格。

（5）在平面图上抒发不清的窗编号。

（6）各部份装潢做工名称或代号，剖面图上难以抒发的构造节点详图索引。

（7）图纸名称、比例。

（8）各个方向的立面应绘齐备，但差距小、左右对称的立面或部份不难推定的立面可简单；内部庭院或看不到的局部立面，可在相关剖面图上表示，若剖面图无法表示完全时，则需单独绘出。
