模板支撑体系 10 大问题，红线管理！

模版托架安全指南目录

1、施工方案

2、支架基础

3、支架构造

4、支架稳定

5、施工荷载

6、交底初验

7、杆件连结

8、底座与托撑

9、构配件材质

10、支架撤除

一、施工方案

★模板托架需编制专项施工方案，结构设计需经估算。

★专项施工方案需依照程序进行初审、审批。

★超规模模版托架专项施工方案需按规定组织学者论证。

设置要求：

1、施工单位必须在危险性较大的分部分项安装工程施工前编制专项方案；建筑安装工程推行施工总承包的，专项方案必须由施工总承包企业组织编制；

2、专项方案必须由施工企业技术部委组织本单位施工技术、安全、质量等部委的专业技术人员进行初审，经初审通过的，由施工企业技术负责人签字，加盖单位法人私章后报监理企业，由项目总监理安装工程师初审签字并加盖执业资格注册章；

3、超过一定规模的危险性较大的分部分项安装工程的专项方案必须由施工企业组织开展学者论证会。推行施工总承包的，由施工总承包企业组织开展学者论证会。

二、支架基础

★基础应坚固、平整，承载力应符合设计要求，并应能承受托架下部全部弯矩

★支架顶部应按规范要求设置卡板，托板尺寸应符合规范要求

★支架顶部纵、横向扫地杆的设置应符合规范要求

★基础应采取排水举措，并应排水畅通

★当托架设在楼面结构上时，规避楼面结构硬度进行校核，必要时规避楼面结构采取加固举措

设置要求：

1、竖向模版和托架立柱支承部份安装在基土上时，应加设卡板，托板应有足够硬度和支承面积，且应中心承载。基土应坚固，并应有排水举措。

2、垫板应选用宽度不超过2跨、厚度不大于50mm、宽度不大于200mm的木卡板。

3、当架体搭设在永久性建筑结构水泥基面时，立杆下基座或卡板可依据状况不设置。

4、在立柱底距200mm高处，沿纵横水平方向应按纵下横上的程序设置扫地杆。

5、下层墙体应具备承受下层施工载荷能力，否则应加设支撑托架。

6、当上层墙体不能承受下层施工载荷能力时，上层墙体模版支撑架体不撤除，同时对应下层高支模区域大梁下立杆位置，提高立柱进行加固，或由设计单位提出处理方案。

三、支架构造

★立杆宽度应符合设计和规范要求

★水平杆步距应符合设计和规范要求

★水平杆应按规范要求连续设置

★竖向、水平剪子撑（扣件式铁管托架）或专用斜杆、水平斜杆（门式铁管脚手架、承插型盘扣铁管托架）的设置应符合规范要求

设置要求：

1、立杆纵横向宽度应符合施工方案及规范要求：

①采用扣件式铁管作托架时，立杆纵横向宽度不应小于1.5m；

②采用扣件式铁管作高大模版托架时，立杆纵横向宽度不应小于1.2m；

2、步距应符合施工方案及规范要求：

①采用扣件式铁管作托架时，托架步距不应小于2.0m；

②采用扣件式铁管作高大模版托架时，托架步距不应小于1.8m；

③可调支托底部的立柱顶部应沿纵横向设置一道水平拉杆。扫地杆与底部水平拉杆之间的宽度，在满足模版设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设置一道水平拉杆。当跃层在8-20m时，在最顶步距两水平拉杆后边应加设一道水平拉杆；当跃层小于20m时,在最顶两步距水平拉杆后边应加分别降低一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平拉杆端部和中部沿横向设置连续剪子撑。

3、模板支撑机制，在两侧周圈应设由下至上的连续式剪子撑；对于扣件式铁管满堂支撑架应按照架体的类别设置剪子撑：

①普通型：架体内部纵横向每5m-8m，应由底至顶并且连续横向剪子撑，剪子撑长度应为5m-8m；在横向剪子撑交点平面应设置水平剪子撑。对于超规模模版托架，扫地杆的设置层应设置水平剪子撑。水平剪子撑至架体底平面距离与水平剪子撑宽度不宜超出8m；

②加强型：立杆纵、横向宽度为09m×09m-12m×12m时，内部纵、横向每4跨（且不小于5m），应由底至顶设置连续横向剪子撑，剪子撑长度应为4跨；立杆纵、横向宽度为0.6m×0.6m-0.9m×0.9m时，内部纵、横向每5跨（且不大于3m），应由底至顶设置连续横向剪子撑，剪子撑长度应为5跨；立杆纵、横向宽度为0.4m×0.4m-0.6m×0.6m时，内部纵、横向每3m-3.2m应由底至顶设置连续横向剪子撑，剪子撑长度应为3m-3.2m；在横向剪子撑上方交点平面应设置水平剪子撑，扫地杆的设置层应设置水平剪子撑。水平剪子撑至架体底平面距离与水平剪子撑宽度不宜超出6m，剪子撑长度应为3m-5m；

③剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜小于150mm。

4、支撑梁、板的托架立柱安装构造应符合下述规定：

①梁和板的立柱，纵横向宽度应相等或成倍数。

②木立柱上方应设垫木，上方应设支撑头。铁管立柱上方应设垫木和基座，底部应设可调支托，U型支托与楞梁内侧间如有间隙，应当楔紧，其螺杆抬起铁管底部不得小于200mm，螺杆直径与立柱铁管直径的间隙不得小于3mm，安装时应保证上下同心。

③在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶部应沿纵横向设置一道水平拉杆。扫地杆与底部水平拉杆之间的宽度，在满足模版设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。当跃层在8～20m时，在最顶步距两水平拉杆后边应加设一道水平拉杆；当跃层小于20m时，在最顶两步距水平拉杆后边应分别降低一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平拉杆端部和中部沿横向设置连续式剪子撑。

④木立柱的扫地杆、水平拉杆、剪刀撑应选用40mm×50mm木板或25mm×80mm的木条条与木立柱钉牢。铁管立柱的扫地杆、水平拉杆、剪刀撑应选用Φ48mm×3.5ｍｍ铁管，用扣件与铁管立柱扣牢。木扫地杆、水平拉杆、剪刀撑应选用插筋，并应用钉子钉牢。铁管扫地杆、水平拉杆应选用对接，剪子撑应选用插筋，插筋宽度不得大于500mm，用两个旋转扣件分别在离杆端不大于100mm处进行固定。

5、当选用扣件式铁管作立柱支撑时脚手架扫地杆纵下横上示意图，其安装构造应符合下述规定：

①钢管尺寸、间距、扣件应符合设计要求。每根立柱上方应设置基座及卡板，托板长度不得大于50mm。

②钢管托架立柱宽度、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第6.1.9条的规定。当立柱上方不在同一高度时脚手架扫地杆纵下横上示意图，高处的横向扫地杆应向低处延长不多于两跨，高低差不得小于1m，立柱距路基底部边沿不得大于0.5m。

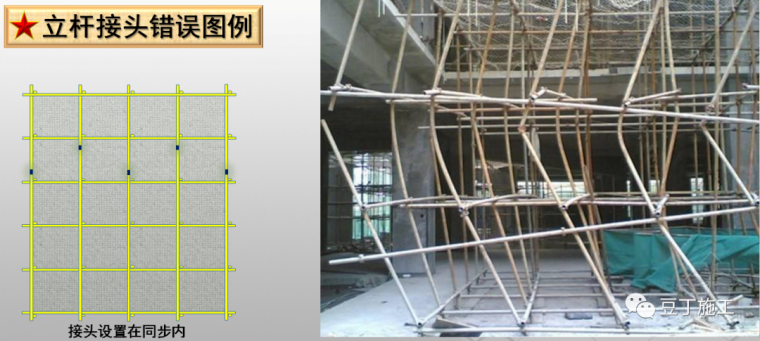

③立柱接长禁止插筋，应当选用对接扣件连结，相邻两立柱的对接接头不得在同步内，且对接接头沿横向错开的距离不宜大于500mm，各接头中心距主节点不宜小于步距的1/3。

④严禁将上段的铁管立柱与下段铁管立柱错开固定于水平拉杆上。

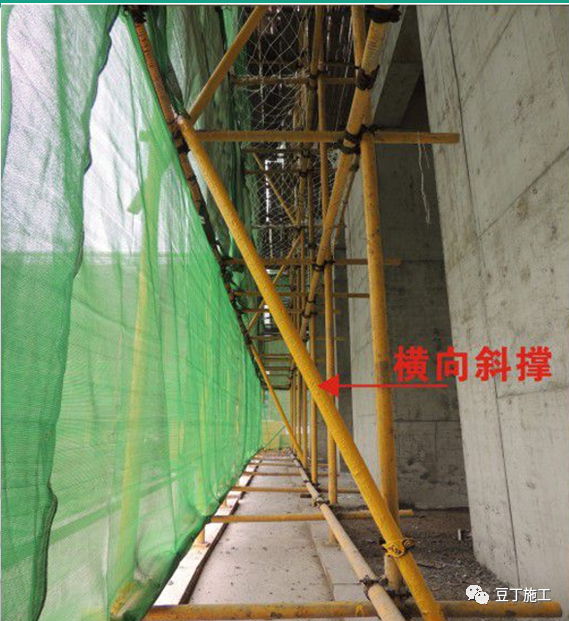

⑤满堂模版和共享空间模版托架立柱，在两侧周圈应设由下至上的横向连续式剪子撑；后边在纵横向应每隔10m左右设由下至上的横向连续式的剪子撑，其长度宜为4～6m，并在剪子撑部位的底部、扫地杆处设置水平剪子撑（见图）。剪子撑杆件的底端应与地面顶紧，倾角宜为45°～60°。当建筑进深在8～20m时，除应满足上述规定外，还应在纵横向相邻的两横向连续式剪子撑之间提高之字斜撑，在有水平剪子撑的部位，应在每位剪子撑后边处降低一道水平剪子撑（见图）。当建筑进深超出20m时，在满足以上规定的基础上，应将所有之字斜撑全部改为连续式剪子撑（见图）。

四、支架稳定

★当托架高宽比小于规定值时，应根据规定设置连墙件或降低架体长度的强化举措；

★立杆抬起顶楼水平杆中心线至支撑点的厚度应符合规范要求；

★浇筑水泥时规避架体基础沉降、架体变型进行监控，基础沉降、架体变型应在规定容许范围内。

设置要求：

1、满堂支撑架高宽比小于2时，满堂支撑架应在托架的四周和中部与结构柱进行刚性联接，连墙件水平宽度应为6m-9m，横向宽度应为2m-3m。在无结构柱部位应采取埋设圆钢等举措与建筑结构进行刚性联接，在有空间部位，满堂支撑架宜超过顶端读取区投影范围外伸布置(2-3)跨；

2、采用扣件铁管作托架时，螺杆抬起铁管宽度不应小于200mm，可调托座抬起顶楼水平杆的悬臂宽度不应小于500mm；

3、采用碗扣式、盘扣式或盘销式铁管作托架时，入立杆可调托座抬起顶楼水平杆的悬臂宽度不应小于650mm；

4、浇筑水泥时规避架体基础沉降、架体变型进行监控，基础沉降、架体变型应在规定准许范围内。

五、施工荷载

★施工腹杆载荷、集中载荷应在设计容许范围内；

★当浇注水泥时，规避水泥堆积高度进行控制

设置要求：

1、严格控制施工载荷，不能超出设计值，防止材料集中存放、人员集中躺卧；选用面料机进行水泥浇注时规避面料机上部支撑机制进行加固；

2、浇筑时，水泥的堆积高度不能超出施工组织设计限值。

六、交底初验

★支架搭设、拆除前应进行交底，并应有交底记录；

★支架搭设完毕，应按规定组织初验，初验应有量化内容并经责任人签字确认。

设置要求：

1、专项方案推行前，编制人员或项目技术负责人必须向项目部的相关负责人、专职安全员等现场管理人员和作业人员进行安全技术交底。施工企业技术负责人或其分支机构技术负责人必须定期巡视专项方案推行状况，做好督察记录，对存在问题提出整改意见，并推行督察档案。

2、对按规定须要初验的危险性较大的分部分项安装工程，施工企业、监理企业必须组织项目负责人、专项方案编制人、项目技术负责人、总监理安装工程师、专业监理安装工程师等有关人员进行初验。初验合格的，经项目技术负责人及项目总监理安装工程师签字后，方可步入下一道工序。

七、杆件连结

★立杆连结应符合规范要求；

★水平杆的连结应符合规范要求；

★剪刀撑斜杆接长应符合规范要求；

★杆件各连结点的紧固应符合规范要求。

设置要求：

1、立柱接长禁止插筋，应当选用对接扣件连结，相邻两立柱的对接接头不得在同步内，且对接接头沿横向错开的距离不宜大于500mm，各接头中心距主节点不宜小于步距的1/3；(-2008第6.2.4条)

2、钢管扫地杆、水平拉杆应选用对接；（-2008第6.1.9条）

3、剪刀撑插筋宽度不得不小，并应选用2个旋转扣件分别在离杆端不大于lOOmm处进行固定；（-2011第6.3.6条）

4、扣件螺丝的旋紧质心不应大于40N·m，且不应小于65N·m；（-2011第4.4.7条）

5、安装后的扣件螺丝旋紧扭质心选用挠度扳手检测，抽样方式安装随机分布原则进行。抽样检测数量与品质判断标准，按下表规定确定。不合格的应再次旋紧至合格。(-2011第8.2.5条)

表B.12.7扣件旋紧抽样检测数量与品质判断标准

项次

检测项目

安装扣件数最(个)

抽查数目

容许的不合格数

连结立杆与纵（横）向水平杆或剪子撑的扣件；接长立杆、纵向水平杆或剪子撑的扣件

51～90

9l～150

151～280

281～500

501～1200

1201～3200

13

20

32

50

连结纵向水平杆与横向水平杆的扣件（非主节点处）

51～90

9l～150

151～280

281～500

501～1200

1201～3200

13

20

32

50

10

八、底座与托撑

★可调基座、托撑螺杆半径应与立杆直径匹配，配合间隙应符合规范要求。

★螺杆旋入螺丝内宽度不应超过5倍的螺径。

设置要求：

1、螺杆直径与立杆铁管直径的间隙不得大干3mm;（-2008第6.1.9条）

2、可调托座螺杆直径不应大于36mm(-2011第4.4.8条)

3、当门架使用可调支座时，调节螺杆抬起宽度不得小于150mm（-2008第5.1.8.4条）

九、构配件材质

★钢管、构配件的型号、型号、材质应符合规范要求。

★杆件不得有弯曲、变形、锈蚀严重。

设置要求：

1、钢管宜选用Φ48.3×3.6铁管。每根铁管的最大品质不应大干25.8kg；（-2011第.1.2条）

2、新铁管应有产品合格证及品质检测报告，铁管表面应平直，不应有裂痕、结疤、分层、错位、硬弯、毛刺、压痕和深的凹痕；（-2011第8.1.1条）

3、旧铁管的应检测表面磨损深度和弯曲变型。破损度检测应每年一次，检测时应在磨损严重的铁管中抽取三根，在每根破损严重的部位纵向切断采样检测，当破损深度超出规定值时不得使用；(-2011第8.1.2条)

4、扣件踏入施工现场应检测产品合格证，并应进行抽样复试；（-2011第8.1.4条）

5、使用承插型盘扣式铁管作为托架时，门闩外表面应与水平杆和斜杆杆端扣接头表面吻合，门闩连结应保证锤击自锁后不拔脱，抗拔力不得大于3kN。（-2010第3.1.2条）

十、支架撤除

★支架撤除前结构的水泥硬度应达到设计要求；

★支架撤除前应设置警戒，并应设专人监护。

设置要求：

1、模板的撤除举措应经项目技术负责人批准；撤除模版的时间可按现行国家标准《混凝土结构安装工程施工品质初验规范》的有关规定执行；（-2008第7.1.1条）

2、底模及其托架撤除时的水泥硬度应符合设计要求；当设计无详细要求时，水泥硬度应符合表4.3.1的规定.（-2002第4.3.1条）。

3、对后张法现浇水泥结构钢梁，侧模宜在现浇张拉前撤除；底模托架的撤除应按施工技术方案执行，当无详细要求时，不应在结构钢梁推行现浇前撤除。(-2002第4.3.2条)

4、后浇带模版的撤除和支顶应按施工技术方案执行（-2002第4.3.3条）

5、在高处安装和撤除模版时，周围应设安全网或搭脚手架，并应加设防护围栏。在沿街面及交通要到地区，尚应设置警示牌，派专人看管。（-2008第8.0.6条）
