天河学院实训中心脚手架施工方案，工程概况及施工工艺

2、脚手架以硬化回填土为基础，所有地基必须平整。 基本上在底座下设置垫板，厚度不小于50mm的枕木必须平放英语作文，不得悬空，距脚手架外杆500mm左右应设置浅沟。 2、立杆：整栋建筑的脚手架采用双排立杆。 立杆顶部高出结构檐口上皮1.5米，高出女儿墙上皮1m。 立杆底部设有底座。 取立杆水平距离为1.05m，步距为1.8m，垂直距离为1.5m。 首层立杆依次采用6m、5m、4m、5m、6m长度立杆，使立杆重叠位置错开。 其余电杆采用长度为6m的钢管连接，电杆接头采用对接紧固件连接。 立杆与大横杆采用直角扣件连接，接头交错布置。 相邻两立杆接头应避免同一跨内同步，且高度方向距离不小于500mm； 每个关节的中心远离主要部分。

3、点与点之间的距离不应大于步距（600mm）的1/3。 3、大单杠：纵向单杠设置在立筋内侧，长度不应小于3跨（4.5m）。 应采用对接紧固件连接，对接紧固件应交错排列。 相邻纵向水平杆的接头不同时布置或在同一跨内布置。 水平方向错开距离不小于500mm。 各接头中心至最近主接触点的距离不大于纵向距离（500mm）的1/3。 纵向水平杆应采用直角紧固件固定在水平水平杆上。 搭接长度不应小于1m。 应等间隔设置三个旋转紧固件进行固定。 4、小横杆：在主节点处设置水平横杆。 间距不宜大于1.5m。 采用直角紧固件紧固，严禁拆卸。 它们用直角紧固件固定在垂直杆上。 水平横杆应根据支撑脚手架板的需要等间距设置。 最大间距不应大于纵向距离的1/2。 5. 脚手架板

4.：工作层脚手板采用冲压钢脚手板，厚度2mm，长度2m。 宽度为300mm。 应铺满、稳定、坚实门式架的主立柱采用什么薄壁钢管，距墙150mm。 板长两端应与水平横杆可靠固定。 它们应平放并对接。 脚手架板外侧接缝处应设置两根水平杆。 这两根水平横杆的长度为130mm。 四个角用直径1.2mm的镀锌钢丝固定在纵向水平杆上。 工作层下部设置水平口袋网，随着工作层上升，同时作业的层数不超过两层。 首层铺有脚手板，以上每六层也铺有脚手板，并安装安全网和防护围栏。 6、立、卧扫杆：立杆下方有立、卧扫杆。 垂直扫杆用直角紧固件固定在距基底上皮200mm的垂直杆上，水平扫杆用靠近垂直扫杆的直角紧固件固定在垂直扫杆上。 位于杆下方的垂直杆上。 7、连接墙部分：立杆之间的水平距离为1

5. .05m，步距1.8m，建筑总高16.87m。 连接墙部分应采用：“三台阶三跨”（常用密目式安全立网封闭式双排脚手架施工施工扣设计尺寸表《片式钢管脚手架安全技术规范》）从底层纵向水平杆的第一级开始，采用菱形布置。 连接墙杆应水平布置，并尽可能靠近主节点。 若无法水平布置，应朝脚手架一端对角连接。 8、门洞：根据《扣件钢管脚手架施工安全技术规范》第6.5章规定，门洞宜采用平行悬挂桁架式。 出入口两侧的内外排单杆应增设辅助杆，且应高出门洞12米。 步骤一：用短管给立柱添加两个侧向支撑。 斜腹杆末端应加长，以保证立柱悬挂部分的完整性。在门洞两侧加两根斜腹杆，用旋转扣件固定在小横杆的延长端上与它们相交的杆。

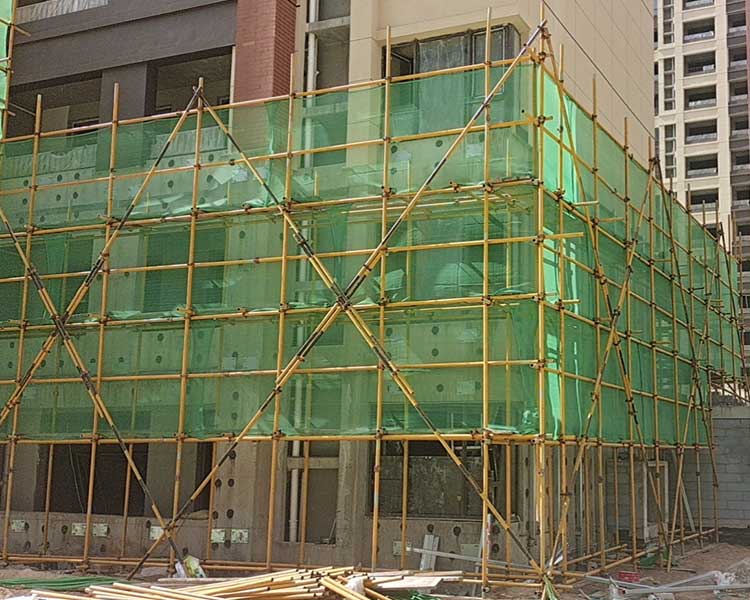

6、制件中心线至主节点距离150mm以内。 当斜腹杆在一跨内跨越两级台阶时，应在相交的大横杆上加一根小横杆，并将斜腹杆固定在其伸出端； 斜腹杆应为全长杆，各部件必须采用对接紧固件连接。 9、剪式斜撑：本脚手架采用剪式斜撑（24m以下的建筑可不设斜撑）。 斜杆设置时，柱子与地面成 45° 角。 跨度为5跨度。 外侧及拐角处均设有45°剪刀撑。 宽度为7跨，中间间距小于15m，自下而上连续设置。 剪刀撑的接头应重叠。 搭接长度不应小于1m门式架的主立柱采用什么薄壁钢管，并需在交叉处用不少于2个旋转紧固件固定。 在水平水平杆或垂直杆的延伸端上，旋转扣件中心线到主节点的距离不应大于150mm。需要在外端之间距离的立面上，角落和中间不超过15m。

7、各剪式支架自下而上连续设置。 10、安全网：用16#铅丝在外杆内侧挂2000目/10cm×10cm密目安全网，拉紧，拼接严密。 完全封闭。 11、防护栏杆和挡趾板：从第二步开始，在脚手架外侧安装1.2m高的同材质防护栏杆和18cm的挡趾板。 顶部防护栏不少于两排，高度分别为0.9m、1.3m12、12cm。 物料提升机的检验和评定应符合现行行业标准《门式、井架物料提升机安全技术规范》JGJ88的规定。 物料提升机的检查评价保证项目应包括：安全装置、防护设施、附墙架及缆风绳、钢丝绳、安装拆卸、验收和使用等。 一般项目应包括：基础及导轨架、动力及传动、通讯装置、绞车操作棚、防雷装置等。 2）室内脚手架采用门式脚架搭设。

8.脚手架，3层高。 基本单元由2个门式刚架、2个剪刀撑、1个水平梁架和4个连接件组成。 多个基本单元通过连接器垂直堆叠，形成多层框架。 水平方向采用加强杆、横梁将相邻单元连为一体，并增设斜梯、栏杆、横杆，形成上下连通的外部脚手架。 搭设要求：门式脚手架施工流程：铺设垫木——安全底座——搭设门架——安装剪刀撑——安装横梁——安装梯子——安装水平钢筋——安装连接墙杆——逐层向上安装。 交叉对角线。 门式脚手架高度一般不超过45米。 每5层至少应架设1个平架。 垂直、水平方向每隔46m应设置一根连接墙杆。 脚手架拐角处使用钢管，用紧固件将相邻的两个门户紧固。 3）施工工艺流程：管式脚手架施工工艺流程：地基处理、脚手架打底

9、将纵向水平扫杆放置在底座上，将横向水平扫杆一根一根安装在立杆上（然后与扫杆紧固）（然后与立杆或纵向水平扫杆紧固）。 安装纵向水平杆的第一个台阶（然后与每个垂直杆紧固）。 紧固杆）安装第一级水平横杆。 第二步是安装纵向水平杆。 第二步，安装水平横杆，加临时斜撑（上端紧固在第二步竖直水平杆上，安装好两块连接墙后，安装后即可将立杆拆除） 步骤34：安装垂直和水平水平杆，安装墙壁配件，添加长垂直杆，添加剪刀撑，铺设脚手架板，安装栏杆和脚手板挂安全网。 四、材料选择 1、钢管杆采用外径48mm、壁厚3.5mm的焊接钢管。 立杆、大横杆、剪刀撑、斜杆所用钢管最大长度为46.5m，适合人工作业； 2. 小横杆所用钢管长度为1.5m，以满足脚手架板宽度的需要； 3、紧固件为可锻铸铁铸造紧固件； 4

10、脚手架板采用冲压钢脚手板制作； 5、底座采用厚度8mm、边长150mm*150mm的钢板作为底板，其上焊接150mm高的插入钢管； 6、墙体配件：连接墙杆采用刚性钢管连接，连接墙杆采用48*3.5mm钢管，其与脚手架、建筑物的连接采用直角紧固件。 五、安全技术 1、脚手架搭设高度H=17m，步距h=1.8m，立杆垂直距离la=1.2m，立杆水平距离lb=1.05m，连接墙构件为3级3跨设置，脚手架板为木脚手架板。 同时作业层数n=1.2，钢管脚手架外径48mm，壁厚3.5mm，无钢管严重腐蚀、弯曲、压扁或裂纹。 3、钢管脚手架立杆连接必须使用合格的钢扣件，不得使用引线或其他材料进行绑扎。 4、外部脚手架立杆间距不应大于1.2m。

11、大横杆之间的距离不应大于1.8m，小横杆之间的间距不应大于1.2m。 5、脚手架的工作面必须用木脚手板覆盖，距墙壁的距离不得大于200mm。 不能有间隙、探针板、飞跳板。 脚手架板的下袋装有水平网。 工作面外侧应有两道防护栏杆和护脚板或防护栏杆，垂直悬挂安全网，密封下部开口，防护高度为1m。 6、脚手架必须保证整体结构不变形，必须设有正反支撑。 7、脚手架外沿与外部架空线边线的水平和垂直距离不应小于3m。 8、脚手架投入使用前，施工、施工负责人必须组织脚手架搭设、使用负责人和安全人员进行检查。 9、周围应埋设钢管，钢管脚处应埋设踢脚线。 六、质量要求及验收 1、脚手架杆件必须完整，杆件间距不得超过规定。单件杆件有效、充足

12、工作地面铺有脚手架板，防护齐全。 2、按照计划，安全网随网安装、拆除。 3、物料的升降应借助现场垂直运输设备。 体力劳动时，应使用工具加强组织，不得从高处坠落。 下载的资料应及时整理、整理。 4、安装或拆除过程中，地面应设置警戒区，由专人看守，防止非作业人员通行。 操作人员应按照先进工作要求穿戴安全防护用品和软底鞋。 5、现场应设置消防设备。 6、雨天或5级以上大风时，严禁进行架设、拆除作业。 7、装置上方有电线时，应按有关规定采取措施后才能进行作业。 8、安装、拆卸时，应在距地面2.5m处设置外凸3m的安全网（承重）。 网的上升或下降应与架设作业密切配合，使其距工作面的距离不大于12m，以保证架设和拆卸作业。 人员安全。 9、安装框架及周围区域应调整至场地水平。

13、整洁，无堆放材料、杂物。 10、脚手架应按下列阶段进行检查和验收： 1）基础完成后，脚手架搭设前。 2) 在工作层上施加荷载之前。 3）每栋建筑高度设定为10-13m后。 4）、达到设计高度后。 5）遭遇六级大风、大雨后。 6)、停止使用1个月以上后。 验收报告按本计划及JGJ59-99的有关规定执行。 使用过程中，每半个月检查以下项目： 1）拉杆设置连接是否满意，是否有人为损坏。 2）用扭力扳手检查紧固螺栓是否松动。 3）安全防护措施是否符合要求。 4）是否超载。 七、拆除要求 1）． 拆除作业必须从上到下逐层进行。 严禁同时上下作业。 2）。 脚手架必须逐层拆除。 严禁在拆除脚手架前先拆除整层或数层连接墙体构件。 分段拆除的高度差不应大于两级台阶。 如果高差大于两级，应增设连接墙。 硬件加固。 3）当脚手架拆除至底部最后一根长立杆高度（约6.5m）时，应在适当位置搭设临时支撑进行加固，然后拆除与墙体连接的部件。 4）当脚手架分段、分侧拆除时，脚手架未拆除的两端应采用墙件和横向斜撑进行加固。
