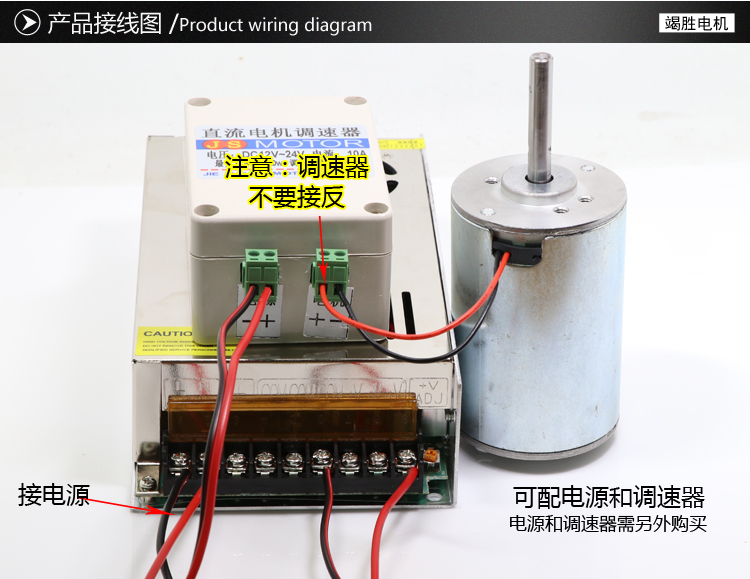

马达正反转的PLC控制接线图:
方式:
假如你的变压器是用变频器控制的,你只要用PLC的2个Y点接到变频器的正反转端子上,再将PLC的COM端子和变频器的COM连结即可。
假如你的马达是用接触器控制的,如拨通KM1绕组是,马达正转,拨通KM2导线时,马达反转,你可以用PLC的一个Y点接到KM1导线的一端,另一个Y点接到KM2导线的一端,KM1KM2的另一端接火线,PLC的COM点接零线。当PLC的Y点输出时,Y点和COM点之间导通。
先用PLC控制一个24V的后边开关,再用后边开关控制KM1KM2,这些技巧最安全,也用得最广泛。后边开关KA1KA2为DC2424v的导线,正端接DC2424v的负极,负端接PLC的一个Y点,PLC的COM点接DC2424V的正极2023年电机正反转电路图,当PLC的某个Y点导通时,KA1或KA2就导通2023年电机正反转电路图,于是用KA1和KA2的常开触头作为一个继电器,控制KM1KM2的绕组是否读取电流。
扩充资料:
主要机电器件:按键继电器3个,接触器2个,热缺相1个,最好加3个继电器为保护3条火线用。
马达要实现正反转控制,将其电源的相线中任意两相对调即可(我们称为换相),一般是V相不变,将U相与W相对调,为了保证两个接触器动作时才能靠谱对换电动机的相线,接线时应使接触器的上口接线保持一致,在接触器的下口调相。因为将两相零位对调,故须确保二个KM导线不能同时得电,否则会发生严重的相间漏电故障,所以应当采取互锁。
参考资料:百度百科-单相异步电动机正反转控制原理图
