完整的密集型母线槽连结器的外形图及说明:

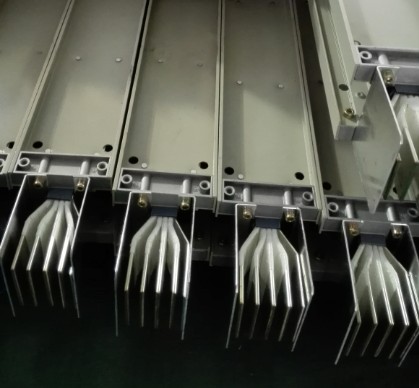

现在相对来说比较先进的是无螺丝密集型母线槽连结器,这些连结器要比传统的连结器使用的更便捷2023年密集型母线槽安装图集,安装速率也比传统安装方式的速率要快好多。连结器分为空气型和密集型,与母线槽一样,分单相四线和单相五线制式,右图所示是单相五线制式,壳体选用铝镁合金,内部是连结片,每个连结片之间是绝缘的,母线槽的端头通过连结片互相联结。
其中红色部份如右图所示:这是密集型母线槽连结器的使用说明标签,看标签就可以了解使用了,只须要使用19mm的扳手就可以,紧固螺母,直至外部的端头破裂就差不多可以了。
下边这张图是螺丝的细节图,这个看着很普通的螺丝,但上面的技术浓度却是十分高的,其中白色螺母是指示用的。
密集型母线槽连结器通常是在设计安装系统图中能展现下来,基本是都是在进配电箱柜处,母线槽之间。
另外接头的设计满足因为热胀冷缩而导致密集型母线槽的线性伸缩,在不增加密集型母线槽的机械硬度,机电连续性,载流容量及漏电容量的前提下,每位连结器提供7mm的膨胀补偿2023年密集型母线槽安装图集,那样整个母线槽系统不再须要特殊的膨胀节单元了。连结头各部件之间都设计有防水举措,同时加有绝缘垫的连结盖板并且在母线槽连结处能保证较高的防护等级。
